2.3 Koostöö teiste osapooltega¶
Elektripaigaldise projekteerimine ei toimu isolatsioonis. Kvaliteetse, toimiva ja ehitatava lõpptulemuse saavutamiseks on kriitilise tähtsusega aktiivne, õigeaegne ja konstruktiivne koostöö kõikide projekti osapooltega. Hea koostöö aitab vältida vigu, optimeerida lahendusi ning säästa aega ja kulusid nii projekteerimise kui ka ehituse etapis.
Käesolev jaotis kirjeldab peamisi koostööpunkte ja infovahetuse vajadusi elektripaigaldise projekteerija ning teiste osapoolte vahel.
2.3.1. Koostöö tellija ja peaprojekteerijaga¶
- Tellija:
- Regulaarne suhtlus: Projekteerija peab hoidma tellijaga regulaarset kontakti, et selgitada lähteülesannet, esitleda lahendusvariante, saada tagasisidet ja kooskõlastusi olulistele otsustele ning projekti staadiumitele.
- Ootuste juhtimine: Oluline on selgitada tellijale erinevate lahenduste mõju maksumusele, ajagraafikule, energiatõhususele ja kasutusmugavusele.
- Muudatuste haldamine: Kõik tellijapoolsed soovitud muudatused tuleb vormistada ja nende mõjud läbi rääkida (vt ptk 2.2.4).
- Peaprojekteerija:
- Koordineerimine: Elektriprojekteerija on üks osa suuremast projekteerimismeeskonnast, mida juhib peaprojekteerija. Tuleb järgida peaprojekteerija juhiseid infovahetuse, koosolekute, tähtaegade ja dokumentide vormistamise osas.
- Aktiivne osalemine: Osaleda peaprojekteerija korraldatud töökoosolekutel, esitada õigeaegselt vajalikku infot teistele osapooltele ning tõstatada koheselt küsimusi või probleeme, mis mõjutavad teisi projekti osasid.
- Infovahetus: Tagada, et kogu asjakohane info (nt ruumivajadused, koormused, avade vajadus) jõuaks õigeaegselt peaprojekteerijani ja teiste asjaomaste osapoolteni.
2.3.2. Koostöö arhitekti ja sisearhitektiga¶

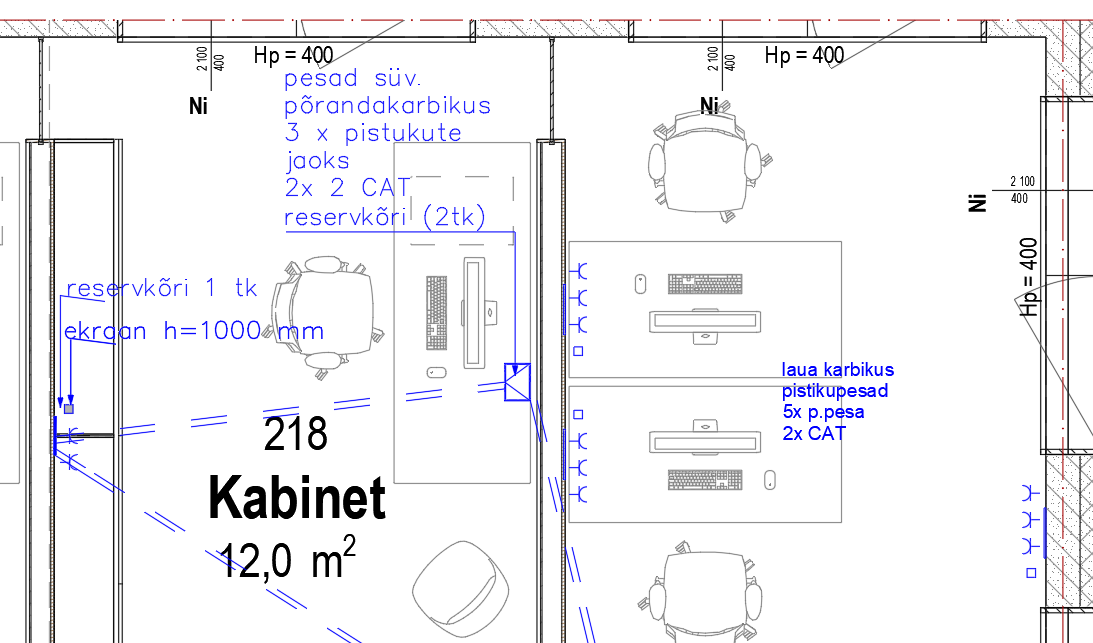

- Vajalik sisendinfo: Täpsed ja ajakohased arhitektuursed ja sisearhitektuursed joonised (plaanid, lõiked, vaated), sh mööbli paigutusplaanid, ripplagede plaanid, valgustuse plaanid, sisearhitektuuri elektriplaanid (elektritoited, lülitid ja pistikupesad), viimistlusmaterjalide info, esteetilised nõuded nähtavatele elektripaigaldise osadele.
- Kooskõlastamist vajavad teemad:
- Nähtavate seadmete asukohad: Kilpide, juhtpaneelide, andurite jms täpsed asukohad seintel, lagedes ja põrandatel, arvestades ruumi funktsiooni, mööbli paigutust ja esteetikat.
- Varjatud paigaldised: Kaabliteede, süvistatavate karbikute ja torude paiknemine konstruktsioonides (seinad, laed, põrandad), arvestades viimistluskihtide ja konstruktsiooni eripäradega.
- Tehnoruumid ja -šahtid: Elektri-, nõrkvoolu- ja automaatikakeskuste ruumide ning kaablišahtide asukohtade ja suuruste kooskõlastamine.
2.3.3. Koostöö valgustuse osa projekteerijaga¶
Vastavalt EVS 932:2017 on valguspaigaldise osa projekteerimine käsitletud eraldi projekti osana (VA), mida koostab valgustuse projekteerija. Valgustuse projekteerimine ei kuulu tugevvooluprojekti koosseisu.
Elektriprojekteerija töömaht valgustuse osas¶
Elektriprojekteerija vastutab järgmiste valgustusega seotud töölõikude eest:
- Valgustuse kaabeldus ja toide:

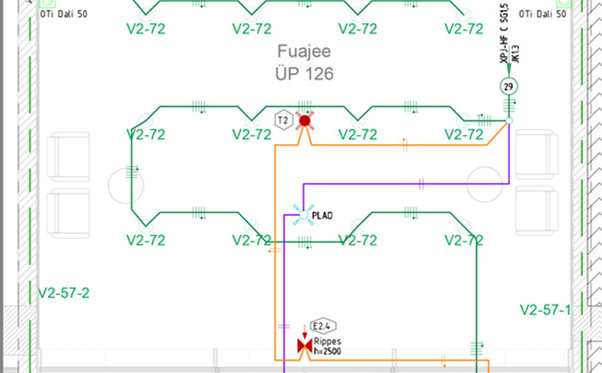

- Kaabelduse projekteerimine valgustuse projekteerija plaanide alusel
- Gruppide moodustamine ja numeratsioon
- Koormusarvutused ja kaitsete valik
- Kaablitüüpide ja paigaldusviiside määratlemine
- Struktuurskeemid:
- DALI struktuurskeemid ja ühendusskeemid
- KNX või muude süsteemide skeemid
- Hädavalgustuse struktuurskeemid
- DMX struktuurskeemid (fassaadivalgustus, arhitektuurne valgustus)
- Kilbilahendused:
- Valgustusgruppide kajastamine kilbiskeemides
- Juhtimisseadmete (DALI kontrollerid, toiteallikad) kajastamine kilpides
- Hädavalgustuse keskseadmete ühendused
- Hämaraandurite ja programmkella ühendused (välisvalgustus)
- Välisvalgustuse elektripaigaldis:
- Välisvalgustuse elektrivarustuse plaan koos toiteahelatega alates jaotuskeskusest
- Kaablitüübid, ristlõiked ja paigaldusviisid
- Juhtimisseadmed (fotoreleed, programmkellad, kontaktorid) ja nende ühendused kilbis
- Kilpides liigpingekaitse lahendused välisvalgustuse ahelates (vajadusel)
- Aluseks valgustuse projekteerija välisvalgustuse plaan
Valgustuse projekteerimise tööjaotus¶
Allolevas tabelis on toodud valgustuse projekteerimise tööjaotus.
| Töölõik | Vastutav osapool |
|---|---|
| Valgustite toote valik (kõik tüübid: tehnilised ruumid, siseruumid, väli-, fassaadi- ja hädavalgustid) | Valgustuse projekteerija |
| Valgusarvutused ja renderdused | Valgustuse projekteerija |
| Valgustite modelleerimine ja infosisu | Valgustuse projekteerija |
| Valgustite spetsifitseerimine, kogused mudelist | Valgustuse projekteerija |
| Lülitusgruppide ning lülituspõhimõtete määramine (nupp, andur, hämardumine) | Valgustuse projekteerija |
| Valgustuse lülitusgruppide kirjeldus | Valgustuse projekteerija |

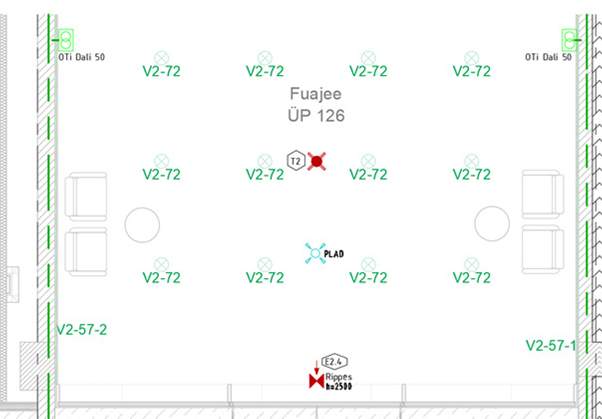

| Valgustite paiknemise plaanid (asukohad, tüübid, grupeeringud) | Valgustuse projekteerija |
| Evakuatsioonivalgustuse plaanid (hädavalgustite ja ohutusmärkide asukohad, evakuatsiooniteed) | Valgustuse projekteerija |
| Evakuatsioonivalgustuse arvutused (evakuatsiooniteede valgustihedus, paanikavältimine) | Valgustuse projekteerija |
| Evakuatsioonivalgustussüsteemi tüübi määratlemine (autonoomsed / kesktoide) | Valgustuse projekteerija |
| Suunaviitade asukohad ning suunad | Tuleohutuse konsultant |
| Valgustuse keskjuhtimissüsteemi valik, skeem, kilbiseadmed ning kaabeldus | Tugevvooluprojekteerija |
| Hädavalgustuse skeemid ja kaabeldus (sh tulepüsivad kaablid, seiresüsteem) | Tugevvooluprojekteerija |
2.3.4. Koostöö konstruktsioonide projekteerijaga¶
- Vajalik sisendinfo: Kandekonstruktsioonide joonised (vundament, postid, talad, vahelaed, seinad), materjalide info, raudbetoonelementide sarrusinfo (vajadusel), koormused (kui mõjutavad elektripaigaldise elemente).
- Kooskõlastamist vajavad teemad:
- Avad ja läbiviigud: Kõikide kaabliteede, torude ja šahtide läbiviikude asukohad ja suurused kandekonstruktsioonidest. Avade ülesanne tuleb esitada õigeaegselt ja korrektses formaadis.
- Süvistamine ja varjatud paigaldus: Torude, karpide, maanduselementide paigaldamine betooni või muudesse konstruktsioonidesse.
- Raskete seadmete kinnitused: Trafode, suuremate kilpide, generaatorite jms aluste ja kinnituspunktide lahendamine.
- Maandus ja Piksekaitse: Vundamendimaanduse kasutamine, piksekaitse allaviikude integreerimine konstruktsioonidesse.
2.3.5. Koostöö võrguvaldajatega¶
- Vajalik sisendinfo: Kehtivad tehnilised tingimused ja liitumislepingu(te) tingimused (elekter, side). Info olemasolevate maa-aluste kommunikatsioonide kohta liitumispunkti läheduses.
- Kooskõlastamist vajavad teemad:
- Tehniliste tingimuste taotlemine ja täpsustamine (sh erinõuded nagu kahepoolne toide, mõõtmine jne).
- Liitumiskilbi(de) ja sisestus(t)e asukoha kooskõlastamine.
- Vajadusel projektlahenduste kooskõlastamine võrguvaldajaga vastavalt nende nõuetele.
- Ehitusaegsete tegevuste kooskõlastamine (nt kaevetööd, ümberlülitamised).
2.3.6. Koostööplatvormid ja infovahetus¶
- Ühtne infokeskkond: Eduka koostöö aluseks on kokkulepitud infovahetuskanalid ja -platvormid. Eelistatud on digitaalsed projektipangad või ühised andmekeskkonnad (Common Data Environment - CDE), eriti BIM-projektide puhul.
- BIM koostöö: BIM-projektides tuleb täpselt kokku leppida mudelite vahetamise formaadid (nt IFC, RVT), sagedus, koordinaatsüsteemid, ristumiste kontrolli protseduurid ja vastutus ning vigade/küsimuste haldamise protsess (nt BCF formaadis). Detailsemalt käsitletakse seda peatükis 8.
- Koosolekud: Regulaarsed projekteerimiskoosolekud (nii projekti osade-sisesed kui ka üldised) on vajalikud informatsiooni vahetamiseks, probleemide lahendamiseks ja otsuste vastuvõtmiseks. Elektriprojekteerija peab nendel aktiivselt osalema.
Kokkuvõtteks: Edukas elektripaigaldise projekt sünnib tihedas ja avatud koostöös teiste osapooltega. Õigeaegne ja täpne infovahetus ning probleemide varajane märkamine ja lahendamine on kvaliteetse lõpptulemuse võti.
