6.5 Tasapinnaplaanid¶
Tasapinnaplaanidel näidatakse automaatikasüsteemi komponentide (alakeskused, andurid, täiturid, ruumikontrollerid jms) füüsilised asukohad hoone korrusteplaanidel.
EP (Eelprojekti staadium):
- Automaatikapaigaldise tasapinna plaane üldjuhul ei esitata . Peamiste automaatikakilpide (alakeskuste) ja tehnoserveri ruumi(de) põhimõttelised asukohad kirjeldatakse seletuskirjas (vt ptk 6.2) .

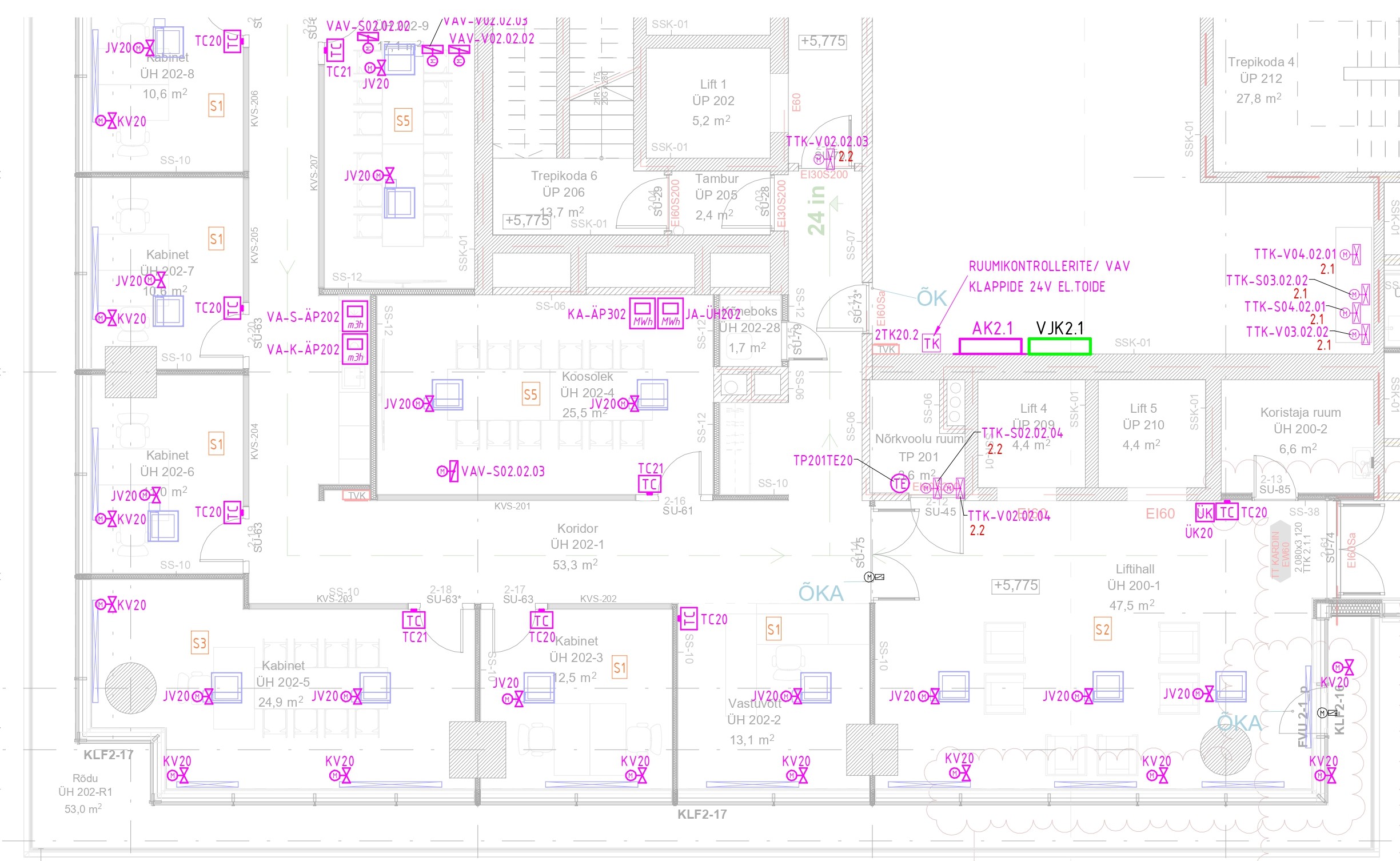

PP (Põhiprojekti staadium):
- Esitatakse korruste plaanid, millel on näidatud kõik seadmed ja süsteemid, mis liidestuvad hooneautomaatikaga (BMS) .
- Plaanidel näidatakse :
- Hooneautomaatika alakeskused ja nende tähised.
- Ruumikontrollerid.
- Ruumikontrolleritega seotud ventiilid (küte, jahutus, põrandaküte).
- Arvestid (vesi, soojus, elekter, gaas); elektriarvestite puhul võib olla viidatud vastavale elektrikilbile .
- Ruumiandurid (temperatuur, CO₂, niiskus, kohalolek, valgus jms).
- Tehnoseadmed, mis liidestuvad BMS-iga (ventilatsiooniseadmed, kütte-/jahutusseadmed, VAV-klapid, on/off klapid, tuletõkkeklapid jne).
- Elektri- ja nõrkvoolukilbid, mis on seotud hooneautomaatikaga.
- Toiteallikad, trafod, ühenduskarbid (kui funktsionaalses skeemis määratletud).
- Soovituslikult näidata alakeskuste eeldatavad teeninduspiirkonnad visuaalselt ning märkida seadmete tähised ja ruumiandurid vastavalt funktsionaalskeemile .
- Seadmete tähistus: PP-s ei ole nõutav iga seadme unikaalne tähis; tüüpseadmed võivad olla tähistatud tüüptähistega (nt KV20, TC20). Tähistus peab võimaldama üheselt tuvastada sama seadet kõigis projektiosades .

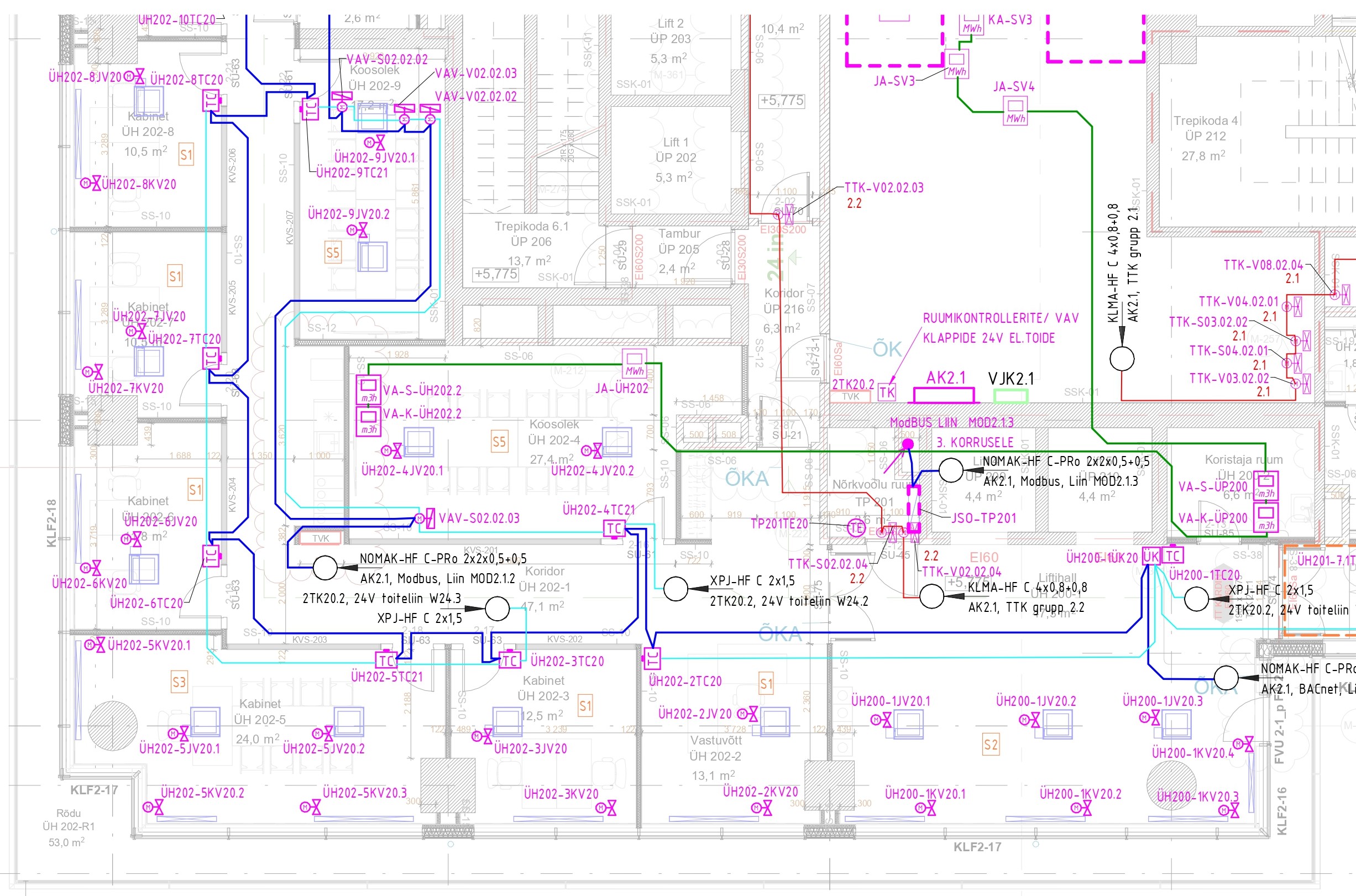

TP (Tööprojekti staadium):
- Täpsustatakse PP plaanidel näidatud seadmete ja süsteemide asukohad, paigalduskõrgused ja ühenduspunktid vastavalt valitud seadmetele ja tööjoonistele .
- Plaanidel täpsustada :
- Kõikide seadmete ja andurite täpsustatud asukohad.
- Paigalduskõrgused anduritel ja kontrolleritel.
- Ühenduspunktide info (ühenduskarbid, liinisisendid jms).
- Seadmete kaabeldus, näidates seadmetevahelise kaabelduse, liini alguspunkti ja kaabli tüübi/margi. Ruumipõhise kliimajuhtimise puhul ei ole seadmetevahelise kaabelduse detailne esitamine plaanidel üldjuhul vajalik — kaabelduse põhimõte esitatakse tüüpsel skeemil ning detailne info ruumide kaupa kaablitabelis. Samas tuleb plaanidel esitada andmeside- ja ruumikontrollerite toitekaabeldus.
- Märkused/täiendav info eritingimusi vajavatele seadmetele.
- Seadmete tähistus: Kõik seadmed peavad olema unikaalse tähisega, mis seob seadme vastava süsteemiga (nt ruumikliima seadmetel ruuminumbriga). Ruumipõhiste seadmete tähistus: ruuminumber + seadme tüübikood + järjekorranumber (nt 234TC20.1). Tähistus peab olema järjepidev.
