4.9 Maandus ja piksekaitse¶
Piksekaitse-, maandus- ja potentsiaaliühtlustussüsteemid on hoone ohutuse ja elektriseadmete nõuetekohase toimimise seisukohalt kriitilise tähtsusega. Nende süsteemide korrektne projekteerimine ja dokumenteerimine plaanidel tagab kaitse pikselöökide, ohtlike puutepingete ja elektromagnetiliste häirete eest.
Üldnõuded maandus- ja piksekaitsesüsteemidele on käsitletud peatükis 4.2 Üldnõuded ja standardid.

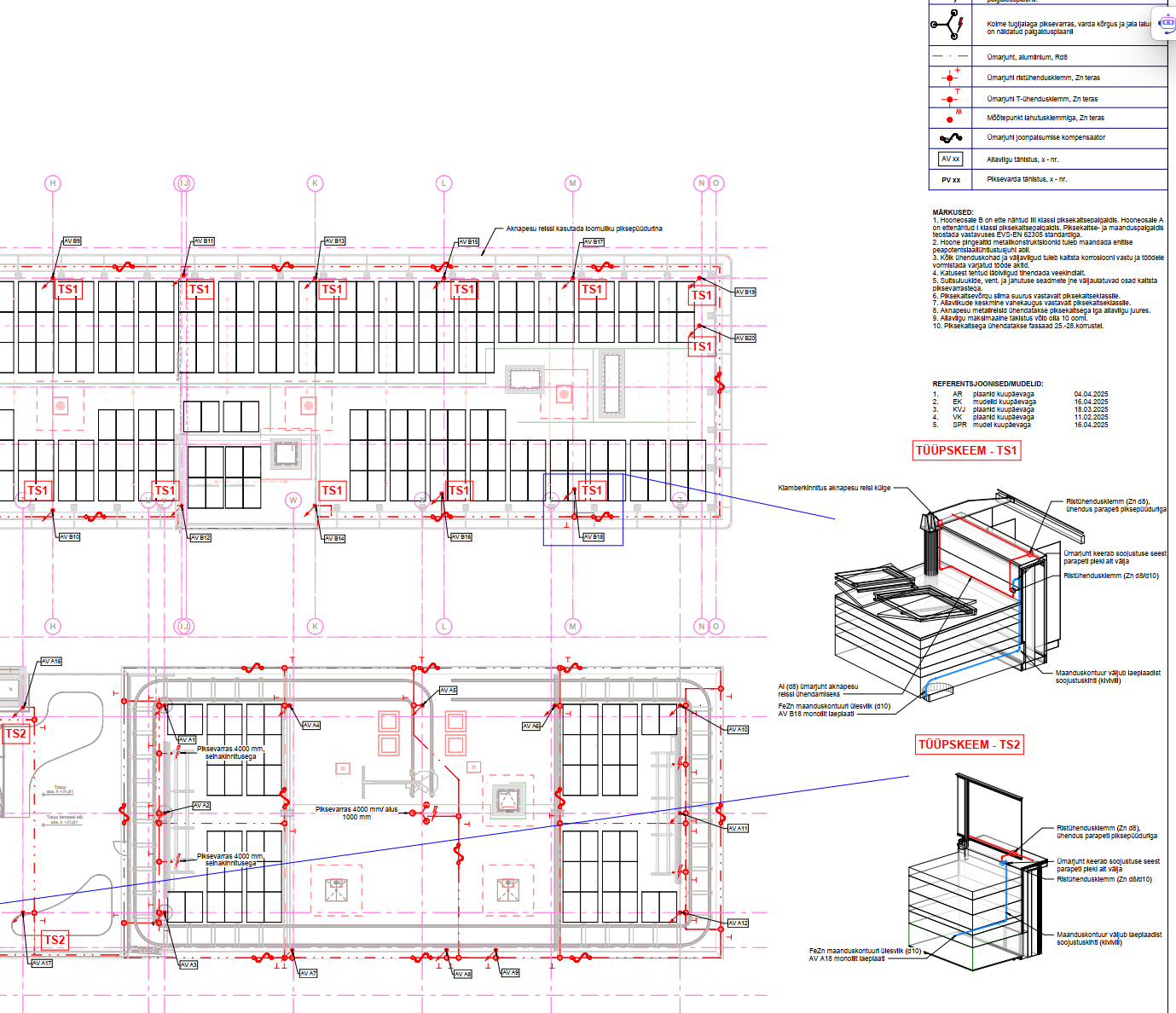

4.9.1 Piksekaitse süsteemi plaanid¶
Piksekaitse süsteemi projekteerimine algab riskihindamisega vastavalt EVS-EN 62305-2 standardile, et määrata kindlaks vajalik piksekaitseklass.
Piksekaitse süsteem esitatakse üldjuhul katuseplaanil, vajadusel ka korruseplaanidel (eriti varjatud allaviikude puhul). Tüüpkorruste puhul piisab ühest tüüpplaanist; mõõtkava võib olla 1:200.
EP (Eelprojekti staadium):
- Piksekaitse vajalikkuse hinnang ja valitud piksekaitseklass.
- Kontseptuaalne lahendus: püüdurite, allaviikude ja maanduse põhimõtteline paiknemine.
PP (Põhiprojekti staadium):
- Katuseplaan:
- Kõik katusel asuvad olulisemad elemendid (ventilatsiooniseadmed, PV-paneelid, fassaadipesusüsteemid, reklaamid jms).
- Piksepüüdurivõrgu ja/või -varraste paigutus, tüüp ja materjal.
- Ühendused katuse metallkonstruktsioonidega, mida kasutatakse loomuliku piksekaitse osana (nt metallkatus, fassaadipesu relsid).
- Allaviikude ühenduskohtade asukohad katusel.
- Vajadusel lisapotentsiaaliühtlustuslatid katusel.
- Korruste plaan(id) (vajadusel):
- Postide või konstruktsioonide tähistamine, kus asuvad piksekaitse allaviigud, eriti kui need on varjatud.
- Materjalide esmane tüüpide valik, ühendused maandussüsteemiga ja loomulike komponentidega.
- Ülesanne konstruktorile konstruktsioonisiseste allaviikude osas.
TP (Tööprojekti staadium):
- Kogu PP info täpsustatuna, kõikide komponentide täpsed asukohad ja valik.
- Sõlmejoonised oluliste liitekohtade ja erilahenduste kohta.
- Komponentide täpne valik ja paigaldusdetailid.
4.9.2 Maanduspaigaldise plaan¶
Maanduspaigaldise eesmärk on tagada ohutu potentsiaaliühtlustus ja rikkevoolude juhtimine maasse. Alusplaanina kasutatakse vundamendi plaani koos seintepaigutusega.
EP (Eelprojekti staadium):
- Maanduspaigaldise kontseptsioon (nt vundamendimaanduri eelistus).
- Peamaanduslati (PML) ligikaudne asukoht.
PP (Põhiprojekti staadium):
- Horisontaalse maanduri (nt ümarteras, lintteras, vundamendisarrus) kulgemistee, materjal ja mõõdud.
- Vertikaalsete maanduselektroodide asukohad, sügavused ja tüübid (kui kasutatakse).
- Peamaanduslati (PML) täpne asukoht ja selle ühendamine maanduriga.
- Piksekaitse maandussüsteemi allaviikude ühenduskohad maanduspaigaldisega koos kontrollühenduskohtadega (testklemmide asukohad).
- Konstruktsioonidesse paigaldatavate piksekaitse allaviikude põhimõtteline lahendus ja ülesanne konstruktorile.
TP (Tööprojekti staadium):
- Kogu PP info täpsustatuna.
- Ühendussõlmede joonised (nt maandusjuhtide ühendused sarrustega, seadmetega, PML-iga).
- Kontrollkaevude ja -klemmide täpsed asukohad.
- Nõuded maandustakistusele (nt piksekaitse maanduse puhul) ja selle mõõtmisele.
4.9.3 Potentsiaaliühtlustuse projekteerimine¶
Potentsiaaliühtlustus tagab, et kõik samaaegselt puudutatavad juhtivad osad on samal potentsiaalil, vähendades elektrilöögi ohtu.
EP (Eelprojekti staadium):
- Potentsiaaliühtlustuse vajaduse ja põhimõtete (peamine, täiendav) kirjeldus seletuskirjas.
PP (Põhiprojekti staadium):
- Peamaanduslati (PML) asukoht/asukohad.
- Täiendava potentsiaaliühtlustuse vajadusega piirkondade (nt vannitoad, eriruumid) määratlemine ja lahenduspõhimõtted.
- Lisapotentsiaaliühtlustuslattide asukohad ja nendega ühendatavad osad.
TP (Tööprojekti staadium):
- Potentsiaaliühtlustuselementide (latid, klemmid) täpsed asukohad ja paigaldusdetailid.
4.9.4 Markeerimine, tähistus ja sõlmed plaanidel¶
- Kõik piksekaitse-, maandus- ja potentsiaaliühtlustussüsteemi komponendid peavad olema plaanidel selgelt tähistatud vastavalt kehtivatele standarditele ja projekti tingmärkide legendile.
- PP staadiumis näidatakse olulisemad sõlmed põhimõtteliselt.
- TP staadiumis esitatakse vajalikud detailsed sõlmejoonised, mis selgitavad komponentide omavahelisi ühendusi, paigaldusnõudeid, erilahenduste ja oluliste liitekohtade puhul, mida toote paigaldusjuhendites pole toodud.
4.9.5 Seotud loetelud ja dokumendid¶
- Materjalide spetsifikatsioonid: Piksekaitse-, maandus- ja potentsiaaliühtlustussüsteemide komponentide (vardad, juhid, klemmid, latid, liigpingepiirikud jne) spetsifikatsioonid esitatakse vastavalt juhendi ptk 3.6 nõuetele.
- Ülesanded teistele osapooltele: Näiteks ülesanne konstruktorile piksekaitse allaviikude integreerimiseks hoone konstruktsioonidesse.
