4.5 Jaotuskeskused (sh nõueteleht, skeemid, laotised)

Jaotuskeskused on elektripaigaldise keskne osa, mis tagavad elektrienergia ohutu jaotamise erinevatele tarbijatele. Nende korrektne projekteerimine, dokumenteerimine ja valmistamine on kriitilise tähtsusega kogu elektripaigaldise töökindluse, ohutuse ja hooldatavuse seisukohalt. Käesolev jaotis kirjeldab nõudeid jaotuskeskuste projekteerimisele ja nendega seotud dokumentatsioonile, sealhulgas nõuetelehtedele, skeemidele ja laotistele.

Üldnõuded jaotuskeskustele on käsitletud peatükis 4.2 Üldnõuded ja standardid.

4.5.1 Jaotuskeskuse nõueteleht

Nõueteleht on keskne dokument, mis koondab jaotuskeskuse tehnilised ja ehituslikud nõuded ning on aluseks kilbi valmistajale ja hilisemale kontrollile. See esitatakse eraldi lehena enne skeeme.

• Põhinõuded:
  • Kilbi tähis (nimetus ja otstarve).
  • Nimipinge ja sagedus.
  • Nimivool (kilbi peasisendile).
  • Pingesüsteem (TN-C, TN-S, TN-C-S, IT jne).
  • Lühisvoolutaluvus Icw (nt 1s, kasutavad ka seadmete tootjad ja on võrreldav).
  • Kaitseaste (IP-klass).
  • Löögikindlus (IK-aste).
  • Kilbiehituse standard (viide IEC/EVS-EN 61439 osale, nt IEC 61439-1/-2/-3).
  • Vajadusel eristandardi nõuded (mere, raudtee jne).
  • Sisemise eraldatuse vorm (nt 1, 2b, 3b, 4a, 4b vastavalt IEC/TR 61439-0).
  • Installeeritud ja arvutuslikud võimsused (kilbi tootjale ebaoluline info).
• Juhtahelate Andmed:
  • Pinge ja sagedus (AC/DC).
• Ehituslikud Andmed:
  • Keskuse tüüp (kapp, kilp, klemmkarp).
  • Paigaldusviis (pinnapealne, süvistatav).
  • Kinnitusviis (põrand, sein).
  • Lukustuse tüüp (pöördlukuga, võtmega lukuga).
  • Kilbi värv (standardne või erinõue).
  • Keskuse kriitilised mõõdud (pikkus, laius, kõrgus, sügavus). PP staadiumis eeldatavad maksimaalsed mõõtmed, TP staadiumis valmistaja poolt antud täpsed gabariidid.
  • Piirangud transpordiühikule (nt madalad uksed).
  • Keskkonna temperatuuripiirid.
  • Reservruumi protsentuaalne nõue (nt 15–20%).
  • Uste avanemise suund ja nurk (vajadusel märkustesse).
• Seadmete ja kaabelduse informatsioon:
  • Latistuse materjal (Cu või Al, TP staadiumis täpsustatakse).
  • Signaallampide tüüp.
  • Juhtmestuse minimaalsed ristlõiked (jõuahel, juhtahel, DC ahel jne).
  • Juhtmestuse tüüpide värvid (L1, L2, L3, N, PE, juhtahela L, juhtahela N, DC +, DC- jne).
  • Kaablite sisendite ja väljundite suunad (alt/ülevalt/tagant jne).
  • Toitekaablite ühendusviis (otse aparaadiga või klemmidele).
  • Jõuväljundite ühendusviis (otse aparaadiga või klemmidele).
  • Juhtahelate ühendusviis.
  • Sisendi tüüp (nt lattsild, kaabel; kaabli tüüp ja mõõtmed, võib olla ka ainult skeemil).
• Märkused: Harva kasutatavad või väga spetsiifilised nõuded (nt lisakaitse nagu kaarekaitse, erinõuded viimistlusele, erinõuded kilbi sisemisele latistusele, soojuseraldus ja ventilatsioonivajadus) on soovitatav lisada märkuste lahtrisse, et hoida nõueteleht ülevaatlikuna.

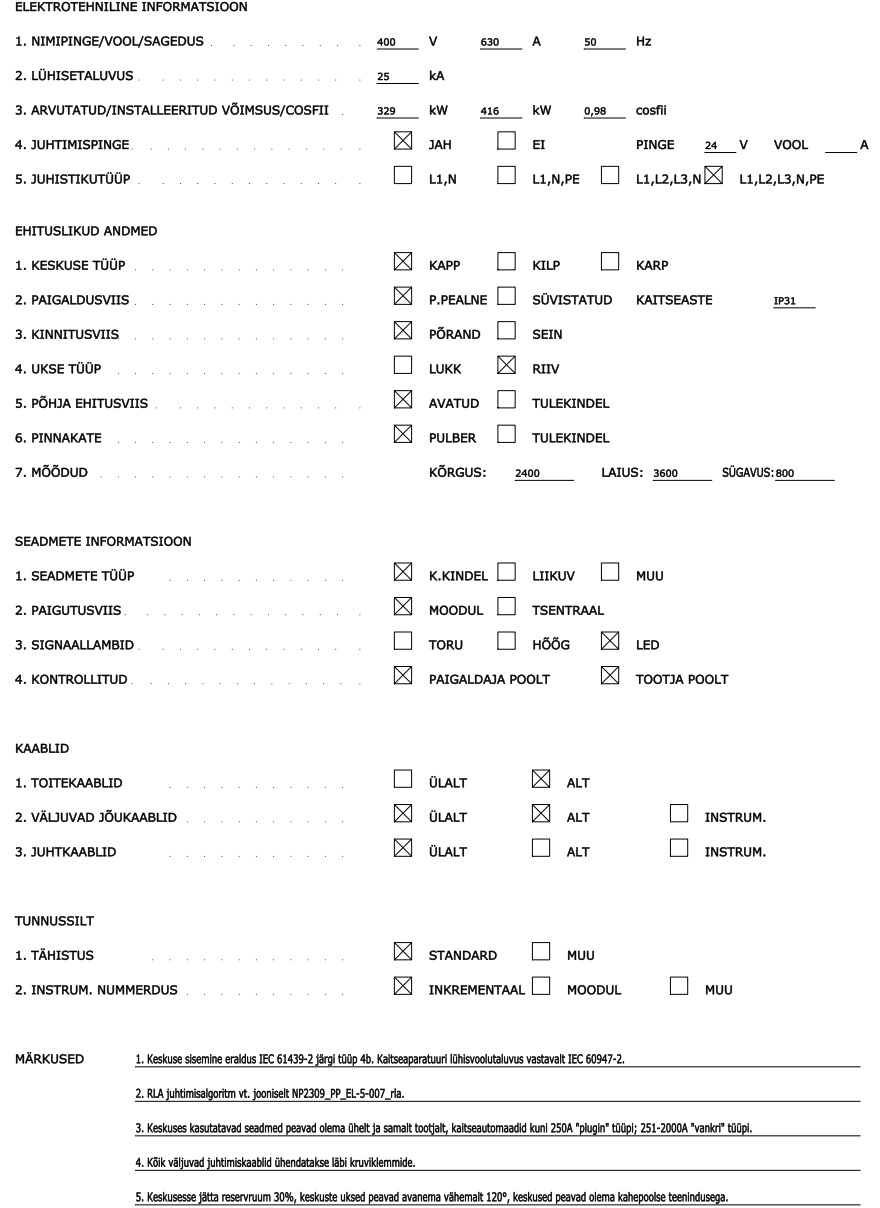

Joonis 1. Jaotuskeskuse nõueteliehe näidis.

4.5.2 Primaarskeemid (ühejooneskeemid)

Esitatakse kõikide pea- ja jaotuskeskuste kohta.

PP staadiumis:

• Latistuse nimetus ja juhistiku tähised (L(x), N, PE, TE jne)
• PEN lahutuspunkt (vajadusel)
• Kilbi sisestused: sisestuskoha nimetus, nimivool ja nimivõimsus, sisestuslüliti valik (koormuslüliti, kaitselüliti, sular jne), lülitusviisi määramine, mõõteseadmed (voolutrafod, mõõteseadmed, abiahelate kaitsmed), asendikontaktid, ühenduskaabel/latt, liigpingepiiriku vajadus ja valik, juhtsignaalide kirjeldus (vajadusel)
• Kilbi väljundid: tarbija tunnus ja nimetus, nimivool ja nimivõimsus, väljundlüliti tüüp (MCB, MCCB, RCD, AFDD, LSI valik), lülitusviisi määramine, mõõteseadmed, asendikontaktid, ühenduskaabel/latt, juhtsignaalide kirjeldus, juhitavate väljundahelate komponendid (kontaktorid, sagedusmuundurid, abireleed jne), juhtahelate komponendid ja releed
• Indikatsioon ja lülitus: indikatsioontulede kogus, juhtnupud ja nende tüüp
• Muud komponendid: trafod (primaar- ja sekundaarpinge, täpsusklass), abikontrollerid, pistikupesad kilbis sees ja kestal
• Andmesideühendused: kilpi sisenevad ja väljuvad andmesideühendused (siini tüüp/IO), kaablitüübid
• Lülitusseadmete ehitus (plug-in, vanker, fix)
• Lisakaitse (nt kaarekaitse)

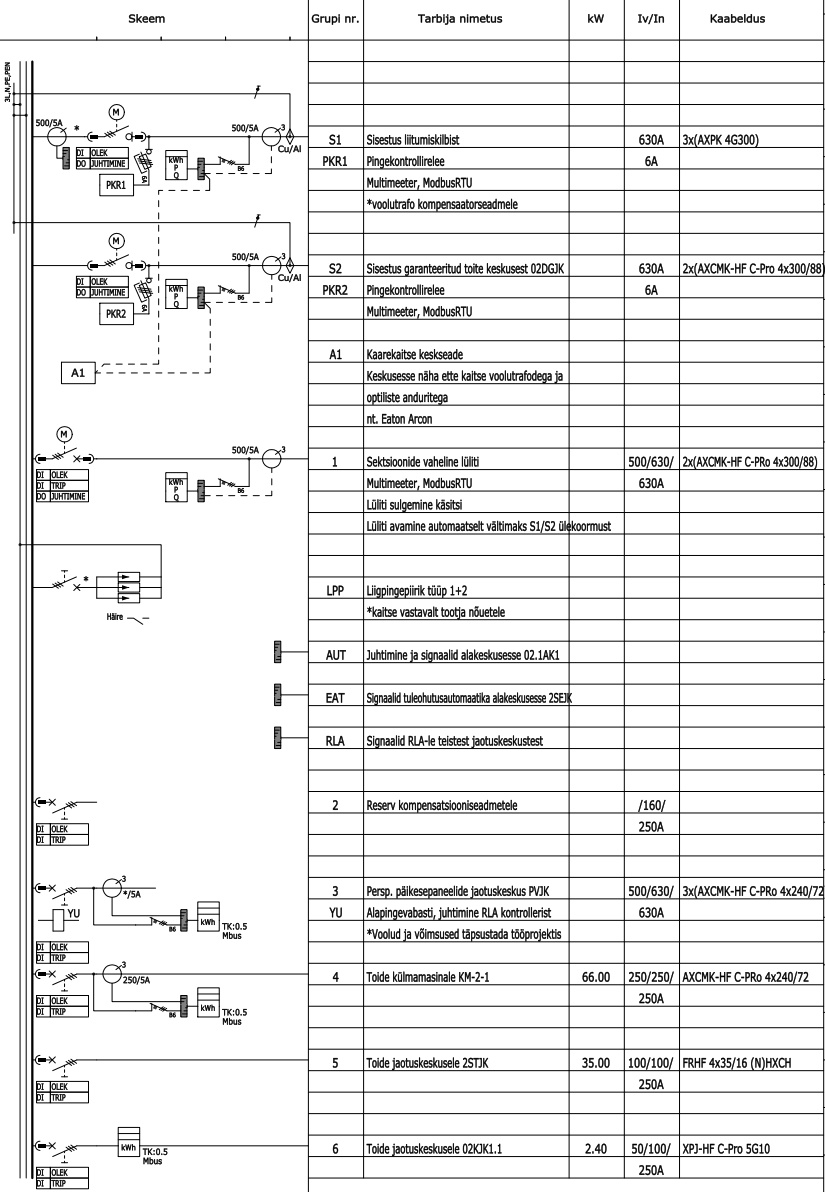

Joonis 2. Jaotuskeskuse ühejooneskeemi näidis (PP staadium).

TP staadiumis:

• Kõik PP staadiumis esitatud info täpsustatuna
• Tähised
• Sätted (kõikide kaitseseadmete ja rikkekaitsete sätted)
• Aegreleede, pingekontrolli releede ja muu aparatuuri seadistuste sätted/viited
• Täpsustatud lülitusviis (käsitsi, ajamiga, ajami tüüp)
• Faseering
• Indikatsioontulede värvus ja funktsioon, tehase poolt esitatud parameetrid (pinge, AC/DC jne)
• Täpsustatud kaablitüübid (kaabli mark ja kogused) andmesideühendustele

4.5.3 Sekundaarahelate skeemid

• Tootejooniste staadiumis esitatakse kõikide ahelate skeemid detailselt: komponentide tähised, tehnilised parameetrid, klemmide tähised ja numbrid, välisühendused (sooned, tähised, ühendused klemmidega), juhtahelate sisemised ristlõiked ja soonte värvus.

Lisatellimus

Sekundaarahelate skeemide koostamine ei kuulu standardsesse elektriprojekteerimise töömahtu ning üldjuhul koostab kilbi valmistaja. Sekundaarskeemide mahtu on võimalik hinnata peale tööprojekti valmimist ja tarnitavate seadmete valikut.

Kilpide sekundaarahelate skeemid on tootejoonised, mida saab koostada kui on lõppenud projekteerimise tööprojekti staadium ning ehitaja vastavate osade alltöövõtjad on välja valinud tarnitavad seadmed ja süsteemid.

Sekundaarahelate skeemide sisendandmed:

• Hooneautomaatika tööprojekt
• Tugevvoolu osa kilpide tööprojekti primaarskeemid
• Tugevvoolu osa tarnitavad seadmed ja süsteemid (ehitaja)
• Tarnitavad KVJ ja VK seadmed ja süsteemid (ehitaja)

Sekundaarskeemide mahtu on võimalik hinnata kui on olemas nimetatud sisendandmed. Üldjuhul teostatakse tunnitööna või tellitakse kilbitehasest, kes sel juhul vastutab komplektselt kilbi tootmise eest.

4.5.4 RLA loogika skeem

Esitatakse maatriksina, kus on kirjeldatud juhitavad lülitid, lülituse käivitussignaal, viiteajad, lülitite olekud vastavalt sisendite olekule.

Skeemi võib esitleda eraldi skeemina, kus on välja toodud vaid RLA-ga ja blokeeringutega seotud lülituste osa, või osana teisest skeemist, näiteks magistraalliinide skeemil.

• PP staadiumis: juhitavad sisendid, sisendite olekud, viiteajad lülituste vahel, siirdeprotsess. Primaarskeemil näidatakse juhitavad lülitid tähistustega, toitekilbid, ajami tüüp, nimivoolud, latistus, tagasisideahelad, blokeeringud, käsijuhtimine.
• TP staadiumis: täpsustatud viiteajad, täpsustatud juhtimise maatriks, täpsustatud tähised ja nimivoolud, RLA kontrolleri valik ja tüüp.

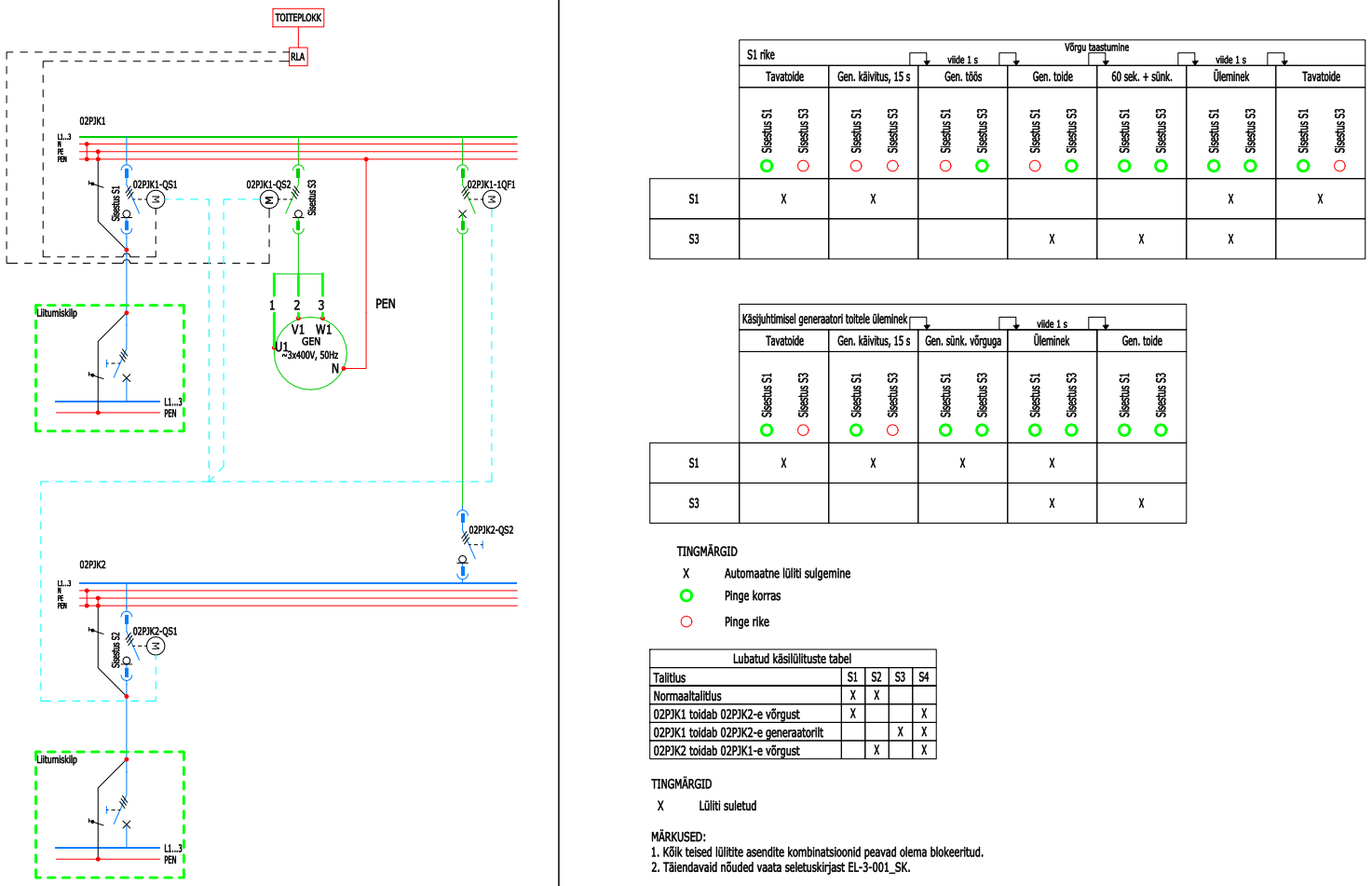

Joonis 3. RLA loogika skeemi näidis.

4.5.5 Keskpinge jaotusseadme skeem

Keskpinge jaotusseadme skeem esitatakse vajadusel, kui projektis käsitletakse keskpinge (KP) jaotussüsteemi (nt alajaama või liitumispunktiga seotud keskpinge lülitusseadmeid). Sisu ja detailsusaste täpsustatakse vastavalt projekti eripärale ja staadiumile.

4.5.6 Jaotuskeskuste laotised (Layout)

Jaotuskeskuste laotised on joonised, mis näitavad komponentide füüsilist paigutust kilbis.

• tootejooniste TP staadiumis:
  • Kogu PP info täpsustatuna.
  • Kilbi kesta konfiguratsioon, avatavus, kinnitused.
  • Kaablite sisend- ja väljundavade asukohad ja mõõdud, läbiviikude arv ja läbimõõt vastavalt kaablitele.
  • Kilbi kestal ja/või uksel paiknevate indikatsioonide, näiturite, lülitite, seadenuppude ja sõrmistike täpne paigutus.
  • Kaabliteede paiknemine kilbis.
  • Kõikide kilbi komponentide (kaitselülitid, kontaktorid, klemmliistud, latid jne) täpne paiknemine kilbis.
  • Eestvaade, pealtvaade, vajadusel külgvaated ja sokli joonis.
  • Kilbi jahutuse ja ventilatsiooni lahendus (kui vajalik, arvestades soojuseraldusega).
  • Klemmliistude tähised ja numeratsioon.
  • Välisühenduste (kaablid, sooned, tähised) ühendused klemmidega.
  • Kasutatavate komponentide spetsifikatsioon (tüüp, nominaal, valmistaja kood, tehnilised parameetrid).
  • Indikatsioontulede värvus ja funktsioon.
  • Kõikide kaitseseadmete ja rikkekaitseseadmete sätted.
  • Aegreleede, pingekontrolli releede jm aparatuuri seadistuste sätted/viited.

Lisatellimus

Jaotuskeskuste laotiste koostamine ei kuulu standardsesse elektriprojekteerimise töömahtu ning üldjuhul koostab kilbi valmistaja. Tellija saab selle soovi korral tellida lisatööna tööde tellimuses.

---
