4.7 Valgustuse toiteplaanid¶
Vastavalt EVS 932:2017 ptk 9.15 on valguspaigaldise osa projekteerimine käsitletud eraldi projekti osana (VA), mida koostab valgustuse projekteerija. Käesolev peatükk käsitleb elektriprojekteerija vastutusalasse kuuluvaid valgustuse elektripaigaldise osi — toiteahelad, kaabeldus, kaitseaparatuur ja juhtimissüsteemide sidumine elektrikilpidega.
Elektriprojekteerija ja valgustuse projekteerija tööjaotus on käsitletud peatükis 2.3.3 Koostöö valgustuse osa projekteerijaga.
4.7.1 Sisu nõuded staadiumite kaupa¶
Üldvormistus: Järgida ptk 3.4 nõudeid.
EP (Eelprojekti staadium):
- Eraldi valgustuse plaane ei esitata. Valgustuse elektritarbimisest tulenevad võimsused arvestatakse hoone võimsusbilansis (vt 4.10 Arvutused).
- Kontseptuaalselt määratletakse valgustuse juhtimispõhimõte (nt DALI, KNX, lokaalne) ning hädavalgustuse süsteemi tüüp (autonoomsed valgustid või kesktoitega süsteem) — sisendiks valgustuse projekteerijale.
PP (Põhiprojekti staadium):
- Elektriprojekteerija eraldi valgustuse plaane ei koosta — valgustite paiknemise plaanid esitab valgustuse projekteerija (VA).
- Valgustuse toitegrupid kajastatakse kilbiskeemides koos kaitseaparatuuriga.
TP (Tööprojekti staadium):

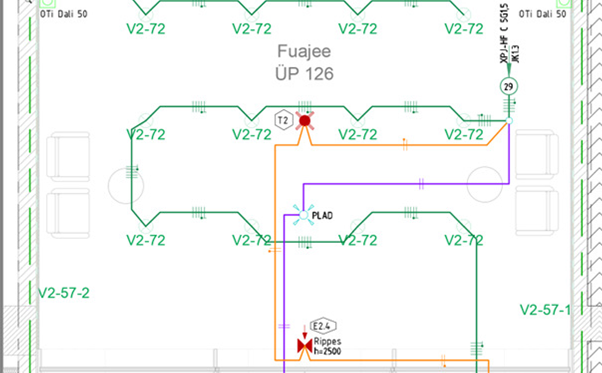

- Kaabeldus valgustuse projekteerija plaanidel:
- Toitekaablite kulgemine valgustite vahel ja jaotuskeskusest valgustusgrupi esimese valgustini.
- Kaablite margid (mark, sooned, ristlõige) iga ahela kohta.
- Toitegruppide numbrid ja viited toite jaotuskeskusele (nt JK1-G15).
- Erinevate toitesüsteemide (TAVA / GEN / UPS) ahelate eristamine kihtide või värvidega.
- Hädavalgustuse / evakuatsioonivalgustuse kaabeldus näidatakse eraldi (sh tulepüsivate kaablite ja monitooringu ühenduste tähistamine).
- Juhtimissüsteemi kaabeldus:
- DALI / KNX magistraal ja kontrollerite ühendused.
- Andurite (kohaolu-, liikumis-, valgus-, hämarandurid), lülitite, hämardite ja juhtpaneelide kaabeldus.
Märkus: TP staadiumis PP staadiumi lahendusi enam ei muudeta. Kui TP koostamise käigus ilmneb vajadus PP lahenduste muutmiseks, tuleb see teostada eraldi tööna PP staadiumi muudatusena.
